壓縮機是冷熱沖擊試驗箱制冷系統的心臟，不同廠家的壓縮機其接線柱方位雖然不同，但在每個接線柱旁都標有字母;對于單相壓縮機而言，C表示公共端，R表示主繞組端，S表示付繞組端。各繞組接線一定要按圖示方法，否則壓縮機不能正常工作，甚至燒毀。

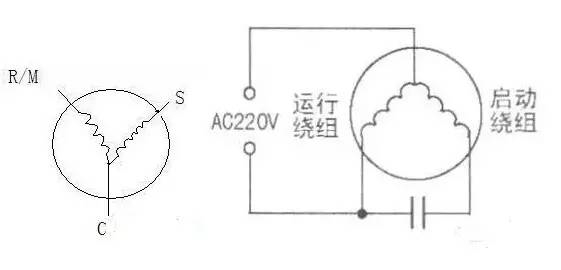

壓縮機接線圖壓縮機原理接線圖如下圖所示:

以下是常見壓縮機接線步驟：

準備工作：

關閉試驗箱的電源，確保設備處于斷電狀態，以確保安全。

仔細閱讀設備說明書和接線圖，確保了解每個接線端子的功能和位置。

接線準備：

確認所有接線端子和線纜的標識，確保與接線圖中的標識一致。

準備好正確規格和絕緣性能合格的電纜和連接頭。

接線步驟：

將電纜連接頭插入壓縮機的相應接線端子，確保插頭牢固，接觸良好。

根據接線圖指示，將電纜的另一端連接到試驗箱的相應接線端子。

請確保所有接線連接緊固牢固，不得有松動現象。

注意避免電纜短路或接線錯誤，以免損壞設備或?qū)е掳踩珕栴}。

檢查：

在接線完成后，仔細檢查所有接線端子，確保接線正確無誤。

確保試驗箱的控制面板和儀表工作正常。

供電測試：

在確認接線正確無誤后，可以重新接通試驗箱的電源。

觀察壓縮機是否正常運轉，聽取是否有異常聲音。

確保設備運行穩定，無異常情況。
